产品信息

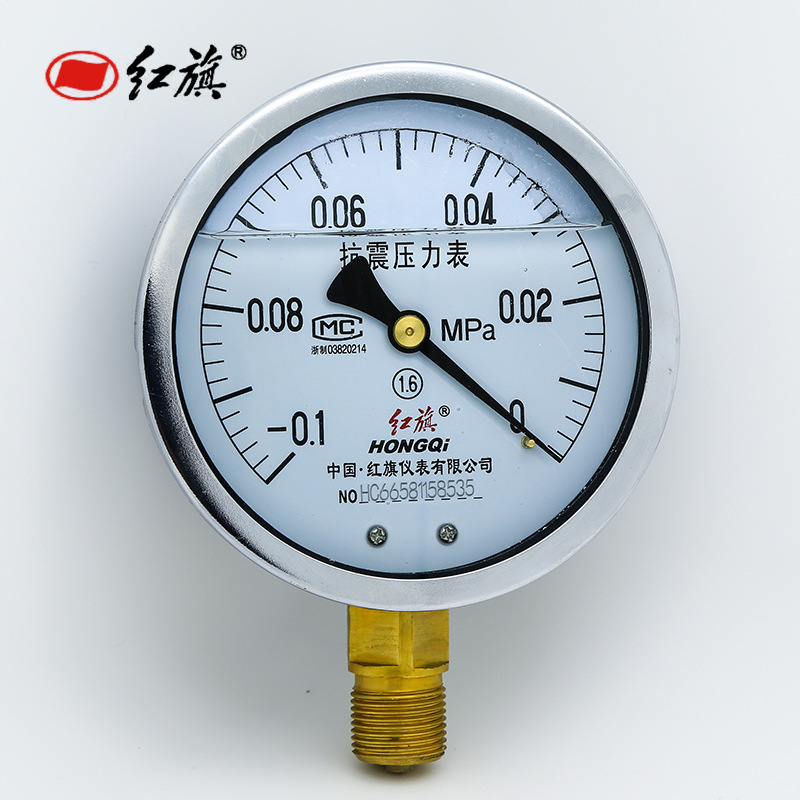

产品名称:耐针压力表/抗震压力表
产品型号:YTN-60/YTN-100/YTN-150
生产厂商:中国红旗仪表有限公司
产品数量:2
产品单价:110.00RMB

; 红旗仪表上海销售部

undefined

1产品介绍

   耐震压力表主要用于冶金、电力、石油、化工、轻 工、机械等工业部门的压力检测。压力表依靠内部充灌阻尼油和配套缓冲装置等措施,具有良好的耐震性能。适用于被测介质的压力有强烈脉冲变化或压力冲
击和在生产工艺中经常突然卸荷的场合,以及环境震动较大的场所。仪表能测气体、液体脉动压力的平均值,以克服介质强烈脉冲及环境震动对仪表带来的损害,确保读数的准确性。
       度等级:2.5、1.6级。
       测量范围:0-0.1~0-100MPa, -0.1-0,-0.1-2.4MPa。

耐震压力表适用于环境剧烈振动场所,可耐受介质脉动,冲击及突然卸荷,仪表指示稳定清晰。广泛应用于机械,石油、化工、冶金、矿山、电力等部门,测量对铜和铜合金无腐蚀性介质的压力。



二、耐震压力表原理:

由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。



  耐震压力表外壳为气密型结构,能有效地保护内部机件免受环境影响和污秽侵入。



  耐震压力表在外壳内填充阻尼液(一般为硅油或甘油)的仪表,能够抗工作环境振动和减少介质压力的脉动影响。



三、型号规格



型号 结构形式 度% 测量范围 MPa
YTN-50Z 轴向无边 ±2.5

0~0.16;0~0.25;0~0.4;0~0.6;0~1.00~1.6;0~2.5;

0~4;0~6;0~10; 0~16;0~25;0~40;0~60;0~10

YTN-60 径向无边 ±2.5
YTN-60T 径向带后边 ±2.5
YTN-60Z 轴向无边 ±2.5
YTN-60ZT 轴向带前边 ±2.5
YTN-100 径向无边 ±1.6

-0.1~0;-0.1~0.06;-0.1~0.15;-0.1~0.3;-0.1~0.5;-0.1~0.9-0.1~1.5;-0.1~2.4;

0~0.16;0~0.25;0~0.4;0~0.6;0~1.0;0~1.60~2.5;0~4.0;0~6.0;0~10;0~160~25;

0~40;0~60;0~100

YTN-100T 径向带后边 ±1.6
YTN-100Z 轴向无边 ±1.6
YTN-100ZT 轴向带前边 ±1.6
YTN-150 径向无边 ±1.6
YTN-150T 径向带后边 ±1.6
YTN-150Z 轴向无边 ±1.6
YTN-150ZT 轴向带前边 ±1.6
注:轴向可按要求带方形前边。

 使用工作温度:-5℃~55℃;-25℃~55℃



  相对温度≤85%



  使用工作环境振动频率不大于25Hz,振幅不大于1mm



  仪表执行标准:JB/T6804-2006



  防护等级:IP65



  重量:0.25kg (Y-50)




  0.4Kg(Y-60)



  0.585Kg(Y-75)



  0.89Kg(Y-100)



  0.95kg (Y-150)



四、外形尺寸:



型号 外形尺寸 mm
A B C D d d0 G/Rc
YTN-50Z 29 24 24 0 50 / 14×1.5
YTN-60 31 32 32 14 60 /
YTN-60T 3
YTN-60Z 30 32 32 0 / /
YTN-60ZT 30 32 32 0 75 3.4
YTN-100 44 45 45 18 100 / 20×1.5
YTN-100T 44 46 46 19 118 5.5
YTN-100Z 43 45 45 34 / /
YTN-100ZT 43 45 45 44 118 5.5
YTN- 149 / 20×1.5
YTN-150T 50 48 48 20 165 5.5
YTN-150Z 51 47 47 55 / /
YTN-150ZT 5.5
注:连接螺纹可按要求订货.


五、安装注意事项

  1. 仪表使用环境温度为-40~70℃,相对湿度不大于80%,如偏离正常使用温度20±5℃时,须计入温度附加误差。



  2. 仪表必须垂直安装,力求与测定点保持同一水平,如相差过高计入液柱所引起的附加误差,测量气体时可不必考虑。安装时将表壳后部防爆口阻塞,以免影响防爆性能。



  3. 仪表正常使用的测量范围:在静压下不过测量上限的3/4,在波动下不应过测量上限的2/3。在上述两种压力情况下大压力表测量低都不应低于下限的1/3,测量真空时真空部分全部使用。



  4. 使用时如遇到仪表指针失灵或内部机件松动、不能正常工作等故障时应进行检修,或联系生产厂家维修。



  5. 仪表应避免震动和碰撞,以免损坏。



  6. 订货时请注明:仪表型号及名称;仪表的测量范围;仪表的精度等级偏离正包装要求和其它。



  7. 根据用户使用要求进行特殊设计。



六、接湿部件材质:

  1. 黄铜/青铜、测量更大的压力范围:黄铜/合金钢、黄铜/316不锈钢



  2. 316不锈钢/合金钢



  3. 316不锈钢




2产品展示

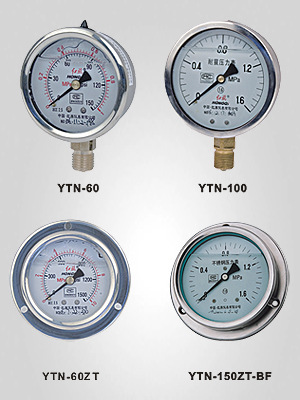

YTN100
